Giunti per profili in alluminio

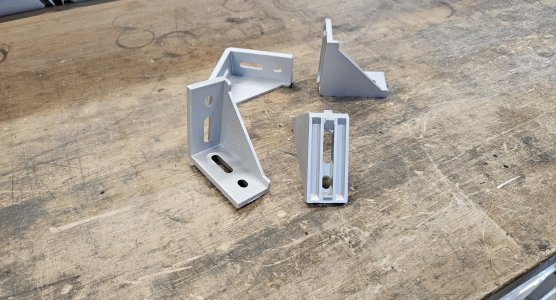

Giunti per profili in alluminio – angolari, connettori, flange e coperture

I giunti per profili in alluminio Enprag sono angolari, giunti cubici, connettori L/T/X, flange e coperture con cui si collegano senza saldature profili da 30 × 30 a 45 × 90 mm con cava da 8 o 10 mm. Sono pensati per progettisti e manutentori che realizzano con i profili postazioni, telai, protezioni macchina o scaffalature. I profili sono compatibili con i sistemi item e Bosch Rexroth e la maggior parte degli elementi di collegamento è a magazzino. Di più
Filtraggio dettagliato
€
€
In magazzino
Angolo 90°, 40 x 35 mm KBA-40 Codice: KBA-40

Un angolo con un angolo di 90° per il collegamento dei profili. Dimensioni 40 x 35 x 40 mm.

In magazzino
Angolo 90°, 35 x 28 mm KBA-30 Codice: KBA-30

Un angolo con un angolo di 90° per il collegamento dei profili. Dimensioni 35 x 28 x 35 mm. Il materiale di fissaggio non fa parte del pacchetto.

In magazzino
Angolo 90°, 78 x 36 mm KBA-4080 Codice: KBA-4080

Un angolo con un angolo di 90° per il collegamento dei profili. Il rinforzo laterale garantisce un'elevata resistenza articolare. Lo spessore della parete è di 6,5 mm, lo spessore di ventilazione è di 3,5 mm. Dimensioni 78 x 36 x 78 mm. Il materiale di fissaggio non fa parte del pacchetto.

Angolo 90°, 60 x 28 mm Codice: KBA-3060
In magazzino
Angolo 90°, 60 x 28 mm Codice: KBA-3060

Un angolo con un angolo di 90° per il collegamento dei profili. Il rinforzo laterale garantisce un'elevata resistenza articolare. Dimensioni 60 x 28 x 60 mm. Il materiale di fissaggio non fa parte del pacchetto.

Giunto metallico per profili 30x30 Codice: MCB-30-3030-PCS
In magazzino
Giunto metallico per profili 30x30 Codice: MCB-30-3030-PCS

Giunto metallico per il collegamento di due profili con dimensioni di 30 x 30 mm. Peso 21 g. Dimensioni 30 x 30 x 25 mm.

Giunto metallico per profili 40x40 Codice: MCB-40-4040-08-PCS
In magazzino
Giunto metallico per profili 40x40 Codice: MCB-40-4040-08-PCS

Giunto metallico per il collegamento di due profili con dimensioni di 40 x 40 mm. Peso 9 g, spessore parete 3,2 mm. Dimensioni 40 x 40 x 35 mm.

Angolo 90°, KBA-6060 Codice: KBA-6060
In magazzino
Angolo 90°, KBA-6060 Codice: KBA-6060

Un angolo con un angolo di 90° per il collegamento dei profili. Il materiale di fissaggio non fa parte del pacchetto.

Angolo 90°, KBA-8080 Codice: KBA-8080
In magazzino
Angolo 90°, KBA-8080 Codice: KBA-8080

Un angolo con un angolo di 90° per il collegamento dei profili. Il materiale di fissaggio non fa parte del pacchetto.

Angolo 90°, 45 x 90 mm Codice: KBA-4590
In magazzino
Angolo 90°, 45 x 90 mm Codice: KBA-4590

Un angolo con angolo di 90° per il collegamento di profili in alluminio 45 x 90. Il materiale di fissaggio non fa parte del pacchetto.

Angolo 90° KBZ-40 Codice: KBZ-40
In magazzino
Angolo 90° KBZ-40 Codice: KBZ-40

Un angolo con un angolo di 90° per il collegamento dei profili. Dimensioni 36 x 36 x 38 mm.

Angolo 45°, 30 x 33 mm Codice: KBA-30-45
In magazzino
Angolo 45°, 30 x 33 mm Codice: KBA-30-45

Un angolo con un angolo di 45° per unire i profili. Dimensioni 30 x 33 x 33 mm. Il materiale di fissaggio non fa parte del pacchetto.

In magazzino
Giunto oscillante 40 x 40 mm, KBH-40 Codice: KBH-40

Giunto oscillante adatto come rinforzo o per creare un collegamento a diverse angolazioni. Dimensioni 60 x 40 x 40 mm. Il materiale di fissaggio non fa parte del pacchetto.

Angolo 90°, 45 x 45 mm Codice: KBA-4545
In magazzino
Angolo 90°, 45 x 45 mm Codice: KBA-4545

Un angolo con angolo di 90° per il collegamento di profili in alluminio 45 x 45. Il materiale di fissaggio non fa parte del pacchetto.

Angolo 45°, 40 x 44 mm Codice: KBA-40-45
In magazzino
Angolo 45°, 40 x 44 mm Codice: KBA-40-45

Un angolo con un angolo di 45° per unire i profili. Dimensioni 40 x 44 x 44 mm. Il materiale di fissaggio non fa parte del pacchetto.

Angolo 90° 093W404N10 Codice: 093W404N10
In magazzino
Angolo 90° 093W404N10 Codice: 093W404N10

Angolo con angolo di 90° per collegamento profili, 40 x 40 cava 10. Il materiale di fissaggio non fa parte del pacchetto.

Angolo 90° 093W421N10 Codice: 093W421N10
In magazzino
Angolo 90° 093W421N10 Codice: 093W421N10

Angolo con angolo di 90° per collegamento profili, 45 x 45 cava 10. Il materiale di fissaggio non fa parte del pacchetto.

Elementi di collegamento per profili in alluminio: telai rigidi senza saldature

I giunti per profili in alluminio sono componenti in metallo e alluminio che uniscono i profili del sistema modulare in una struttura rigida – ad angolo retto, a 45° o 135°, a forma di L, T o X. Sono adatti ai profili 30 × 30, 40 × 40, 45 × 45, 40 × 80 e 45 × 90 mm con cava da 8 o 10 mm; il peso va da 9 g del piccolo giunto metallico a 0,3 kg del giunto oscillante KBH-40. Il collegamento si allenta in qualsiasi momento per riconfigurare la struttura.

Angolari e giunti per profili tipo Bosch e item

Gli angolari a 90° misurano da 30 × 30 a 80 × 80 mm, alcuni con copertura; gli angolari a 45° e 135° da 9 mm collegano i profili in diagonale, ad esempio per i rinforzi. Gli angolari 093W404N10 e 093W421N10 sono destinati a profili 40 × 40 e 45 × 45 con cava da 10 mm. I profili in alluminio Enprag sono compatibili con i sistemi item, Bosch Rexroth, Haberkorn e Alutec, quindi giunti e profili in alluminio si integrano anche in strutture esistenti.

Connettori L, T, X, flange e coperture: quando usarli?

Il giunto cubico 40 × 40 × 40 mm unisce 2 profili ad angolo retto, i connettori di tipo L, T e X da 118 × 118 a 120 × 200 mm irrigidiscono i telai dall'esterno. Le flange angolari KFG-30 e KFG-40 con filetto M6 o M8 servono ad ancorare il profilo o a fissare un piede. La cava aperta da 8 o 10 mm si chiude con profili di copertura in plastica lunghi 2.000 mm, le estremità con tappi; viti e dadi sono nel materiale di collegamento.

Giunti per profili in alluminio – panoramica dei tipi
Tipo di giunto Dimensioni / parametri Modello di esempio
Angolari a 90° da 30 × 30 a 80 × 80 mm, anche con copertura KBA-40, KBA-4080
Angolari a 45° e 135° da 30 × 33 a 80 × 80 × 9 mm, 66–96 g KBA-40-45, APG70-40-40-PCS
Giunti cubici e connettori L/T/X 40 × 40 × 40 mm; da 118 × 118 a 120 × 200 mm CC-4040-02-ST, JP40-4040-01-PCS
Giunti metallici e oscillanti 30 × 30 × 25 e 40 × 40 × 35 mm; oscillante 60 × 40 × 40 mm MCB-40-4040-08-PCS, KBH-40
Flange e piastre di collegamento fino a 120 × 120 × 15 mm, filetto M6/M8, 87–270 g KFG-40, KFD-4040
Coperture per cava e tappi cava 8 e 10 mm, profilo 2.000 mm; tappo 40 × 40 mm KGN2-8, CAP-4040_BK
Supporti per vie a rulli per profilo KA-4040 KJ-2040C-40, KJ-2060D-40

Dovete realizzare una struttura in profili di alluminio? Inviateci uno schizzo con dimensioni e portata: scegliamo profili e giunti e prepariamo gratuitamente la visualizzazione 3D nel sistema modulare in alluminio. Contattate i consulenti tecnico-commerciali Enprag.

Domande frequenti

I giunti per profili in alluminio sono compatibili con i profili item o Bosch Rexroth?

Sì, i profili in alluminio Enprag con cava da 8 e 10 mm sono compatibili con i sistemi item, Bosch Rexroth, Haberkorn e Alutec. Scegliete il giunto in base alla dimensione del profilo e alla larghezza della cava – ad esempio l'angolare 093W404N10 è per profilo 40 × 40 con cava da 10 mm.

È possibile combinare i profili in alluminio con il sistema tubolare?

Sì, Enprag combina abitualmente profili in alluminio e sistema tubolare Ø 28 mm nella stessa struttura, soprattutto in scaffalature, carrelli e postazioni di montaggio. I profili reggono carichi maggiori, i tubi offrono una riconfigurazione rapida.

Quale giunto usare per collegare due profili ad angolo retto?

Per il collegamento ad angolo retto Enprag offre angolari a 90° da 30 × 30 a 80 × 80 mm, angolari interni o il giunto cubico in alluminio 40 × 40 × 40 mm. Per irrigidire il telaio in piano c'è il connettore di tipo L da 118 × 118 mm.

Come coprire la cava e le estremità dei profili in alluminio?

La cava da 8 o 10 mm si chiude con le coperture in plastica Enprag lunghe 2.000 mm, da accorciare secondo necessità. Le estremità dei profili si chiudono con tappi, ad esempio CAP-4040_BK per il profilo 40 × 40 mm.
