Catalogare

Sistema modulare tubolare

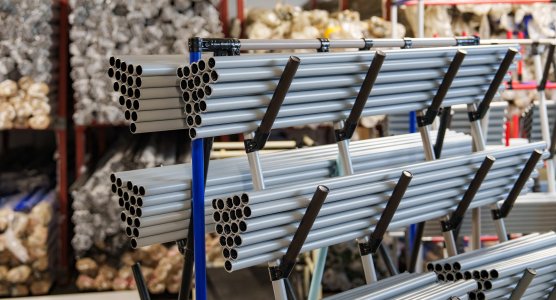

Sistema modulare tubolare Logiform – tubi Ø 28 mm, giunti e piste a rulli

Il sistema modulare tubolare Logiform è un kit modulare di tubi in acciaio Ø 28 mm lunghi 4000 mm, giunti e piste a rulli con cui i reparti di produzione e i magazzini realizzano scaffali, scaffali a gravità, carrelli o postazioni di lavoro secondo i principi Lean Manufacturing e Kaizen. I tubi con parete da 1 o 2 mm hanno superficie in resina sintetica e 5 anni di garanzia e sono disponibili anche in acciaio inox, in versione ESD e in alluminio. Di più
Filtraggio dettagliato
€
€
Paese di origine
In magazzino
Tubo d'acciaio Logiform LP-1100 spessore della parete 1 mm Codice: LP-1100

Tubo in acciaio Logiform, Ø 28 mm, lunghezza 4000 mm, spessore parete 1 mm, scelta tra diversi colori. Un tubo d'acciaio con superficie in resina sintetica.

Paese di origine
In magazzino
Tubo d'acciaio Logiform LP-1200 spessore della parete 2 mm Codice: LP-1200

Tubo in acciaio Logiform, Ø 28 mm, lunghezza 4000 mm, spessore parete 2 mm, scelta tra diversi colori. Un tubo d'acciaio con superficie in resina sintetica.

ESD Paese di origine
In magazzino
Tubo Logiform in acciaio inossidabile, spessore parete 0,7 mm Codice: ST-1070

Tubo Logiform in acciaio inossidabile, Ø 28 mm, lunghezza 4000 mm, spessore parete 0,7 mm. Facile manutenzione, superficie elettricamente conduttiva, elevata resistenza agli oli e agli agenti chimici.

ESD Paese di origine
In magazzino
Tubo Logiform in acciaio inossidabile, spessore parete 1,1 mm Codice: ST-1110

Tubo Logiform in acciaio inox, Ø 28 mm, lunghezza 4000 mm, spessore parete 1,1 mm. Facile manutenzione, superficie elettricamente conduttiva, elevata resistenza agli oli e agli agenti chimici.

Frizione in metallo - set HJ-1
In magazzino
Paese di origine
Frizione in metallo - set HJ-1 Codice: HJ-1

Set pochette in metallo HJ-1, colore nero, argento o design ESD nichel. Prezzo per 1 pezzo incluso materiale di collegamento.

Frizione in metallo - set HJ-2
In magazzino
Paese di origine
Frizione in metallo - set HJ-2 Codice: HJ-2

Set pochette in metallo HJ-2, colore nero, argento o design ESD nichel. Prezzo per 1 pezzo incluso materiale di collegamento.

Frizione in metallo - set HJ-3
In magazzino
Paese di origine
Frizione in metallo - set HJ-3 Codice: HJ-3

Set pochette in metallo HJ-3, colore nero, argento o design ESD nichel. Prezzo per 1 pezzo incluso materiale di collegamento.

Frizione in metallo - set HJ-4
In magazzino
Paese di origine
Frizione in metallo - set HJ-4 Codice: HJ-4

Set pochette in metallo HJ-4, colore nero, argento o design ESD nichel. Prezzo per 1 pezzo incluso materiale di collegamento.

Frizione in metallo - set HJ-15
In magazzino
Paese di origine
Frizione in metallo - set HJ-15 Codice: HJ-15

Set pochette in metallo HJ-15, colore nero, argento o design ESD nichel. Prezzo per 1 pezzo incluso materiale di collegamento.

Frizione in metallo - set HJ-16
In magazzino
Paese di origine
Frizione in metallo - set HJ-16 Codice: HJ-16

Set pochette in metallo HJ-16, colore nero, argento o design ESD nichel. Prezzo per 1 pz.

Frizione in metallo - set HJ-45
In magazzino
Paese di origine
Frizione in metallo - set HJ-45 Codice: HJ-45

Set pochette in metallo HJ-45, colore nero, argento o design ESD nichel. Prezzo per 1 pezzo incluso materiale di collegamento.

Frizione in metallo - set HJ-7
In magazzino
Paese di origine
Frizione in metallo - set HJ-7 Codice: HJ-7

Set pochette in metallo HJ-7, colore nero, argento o design ESD nichel. Prezzo per 1 pezzo incluso materiale di collegamento.

Paese di origine
Rulliera PL-401F Codice: PL-401F
In magazzino
Rulliera PL-401F Codice: PL-401F

Larghezza carreggiata 40 mm, lunghezza totale 4000 mm. Corpo in acciaio, diametro rullo 30 mm, colore rullo bianco, grigio o nero ESD.

Paese di origine
Rulliera PL-401G Codice: PL-401G
In magazzino
Rulliera PL-401G Codice: PL-401G

Larghezza carreggiata 40 mm, lunghezza totale 4000 mm. Corpo in acciaio, rulli di guida con bordo più alto su un lato, diametro del rullo 46 mm, colore del rullo bianco o ESD nero.

Sistema modulare a tubi per la produzione snella e il magazzino

Il sistema modulare tubolare Logiform è un kit di tubi con diametro esterno di 28 mm e lunghezza standard di 4000 mm, giunti e piste a rulli con cui realizzate scaffali, scaffali a gravità, carrelli di movimentazione e postazioni di lavoro su misura. I tubi in acciaio hanno parete da 1 mm o 2 mm, superficie in resina sintetica e 5 anni di garanzia. Il sistema fa parte dei sistemi modulari – componenti per strutture che cambiano con la produzione.

Quali tubi scegliere per le strutture tubolari?

Le strutture tubolari si basano su tubi strutturali con lo stesso diametro di 28 mm, quindi giunti e supporti si adattano a ogni tubo. Il tubo d'acciaio Logiform LP-1100 con parete da 1 mm pesa 676 g/m ed è disponibile nei colori da Ivory a Red, il tubo d'acciaio Logiform LP-1200 con parete da 2 mm pesa 1265 g/m per carichi più elevati. Per le postazioni antistatiche ci sono i tubi ESD CP-1100_BK e CP-1200_BK, per gli ambienti puliti i tubi inox ST-1070 (0,7 mm) e ST-1110 (1,1 mm), per le strutture leggere il tubo in alluminio AL-1150 con parete da 1,5 mm.

Con quali elementi si collega e completa il sistema modulare?

Il sistema modulare è tenuto insieme dai giunti metallici in set HJ in finitura nera, argento o nichel ESD con minuteria inclusa – il set HJ-1 contiene 2 giunti MJ-2101, una vite e un dado e pesa 0,15 kg. Per l'alimentazione del materiale servono le piste a rulli larghe 35–40 mm con rulli Ø 27–46 mm, ad esempio la rulliera PL-401F con passo dei rulli di 35,7 mm; negli scaffali a gravità si montano di norma con un'inclinazione di 3°. Per carichi più elevati i tubi si combinano con il sistema modulare in alluminio nella stessa struttura.

Sistema modulare tubolare Logiform – panoramica dei componenti
Tipo di componente Dimensioni Versione Modello di esempio
Tubo in acciaio, parete 1 mm Ø 28 × 4000 mm, 676 g/m resina sintetica, più colori LP-1100
Tubo in acciaio, parete 2 mm Ø 28 × 4000 mm, 1265 g/m per carichi più elevati LP-1200
Tubo in acciaio ESD Ø 28 × 4000 mm, parete 1–2 mm antistatico, nero o grigio CP-1200_BK, AP-1100_GR
Tubo inox e in alluminio Ø 28 × 4000 mm, parete 0,7–1,5 mm inox ESD, alluminio ST-1070, AL-1150
Giunti metallici – set set HJ-1: 0,15 kg nero, argento, nichel ESD HJ-1, HJ-2
Piste a rulli larghezza 35–40 mm, rulli Ø 27–46 mm bianco, grigio, nero, nero ESD PL-401F, PL-351G

State progettando uno scaffale, un carrello o una postazione a tubi? Inviateci una foto o uno schizzo con dimensioni e portata: i progettisti Enprag preparano gratuitamente il progetto 3D e forniscono il materiale in barre da 4 m, tagliato con disegno oppure come struttura già assemblata. Contattate Enprag.

Domande frequenti

Quando conviene un sistema modulare tubolare rispetto ai profilati in alluminio?

Il sistema modulare tubolare Logiform di Enprag è indicato dove servono versatilità e facile riconfigurazione con tubi Ø 28 mm. I profilati in alluminio sono per carichi maggiori e impieghi gravosi; i due sistemi si possono combinare.

Che differenza c'è tra i tubi Logiform in acciaio e in alluminio?

La differenza riguarda soprattutto il peso e il tipo di giunti: il tubo in acciaio Enprag LP-1100 con parete da 1 mm pesa 676 g/m, il tubo in alluminio AL-1150 ha parete da 1,5 mm e si collega con giunti in alluminio. Il diametro di 28 mm e la lunghezza di 4000 mm sono identici.

Come scegliere lo spessore della parete del tubo Logiform?

I progettisti Enprag consigliano lo spessore in base a portata e dimensioni della struttura; il tubo in acciaio con parete da 2 mm (1265 g/m) regge più di quello da 1 mm (676 g/m). Le strutture sono progettate per una freccia massima di 5 mm.

Il sistema tubolare è adatto ad ambienti con oli ed emulsioni?

Sì, i sistemi tubolari Enprag con superficie in resina sintetica sopportano oli ed emulsioni e i tubi hanno 5 anni di garanzia. Sono destinati principalmente all'uso in ambienti interni.

In che modo Enprag fornisce le strutture tubolari?

Enprag fornisce le strutture tubolari in 3 modi: come materiale in barre da 4 m con giunti sfusi, come materiale tagliato con istruzioni di montaggio e disegno, oppure completamente assemblate. Il materiale è a magazzino con consegna in pochi giorni, le strutture assemblate di norma in 2–4 settimane.
