Sistema di costruzione del cubo

Sistema modulare Cube – tubi quadri forati 40×40 mm e giunti

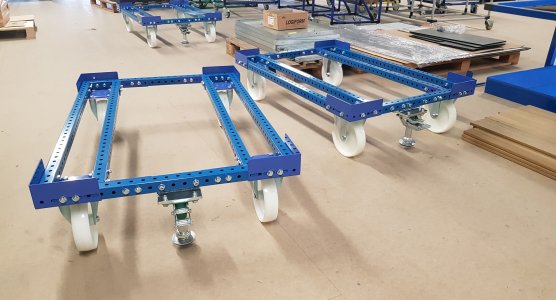

Il sistema modulare Cube è composto da tubi quadri in acciaio forati 40×40 mm con parete da 2 mm e lunghezza di 4 m, insieme a giunti angolari, adattatori, staffe per ruote e piedi di fissaggio. Grazie alla foratura regolare e ai collegamenti a vite permette di realizzare senza saldature telai e strutture mobili, che si possono poi smontare e riconfigurare. Il sistema è compatibile con il sistema modulare tubolare ed è pensato per reparti di produzione e magazzini. Di più
Filtraggio dettagliato
€
€
In magazzino
Tubo quadrato perforato WJ-SQ4040-000 Codice: WJ-SQ4040-000

Il tubo quadrato perforato con dimensioni di 40 x 40 mm, spessore della parete di 2 mm e lunghezza di 4 m è un elemento costruttivo innovativo di utilizzo universale. Il prezzo indicato è per 1 m. Grazie alla sua forma offre elevata stabilità e durata. Colore blu, zincato, senza trattamento superficiale.

In magazzino
Adattatore angolare di collegamento WJ-SQ4040-001 Codice: WJ-SQ4040-001

Adattatore angolare di collegamento per sistema di tubi quadrati. La sua costruzione robusta garantisce una connessione solida e stabile. Colore blu, zincato.

In magazzino
Staffa angolare per ruote WJ-SQ4040-003 Codice: WJ-SQ4040-003

La staffa angolare per ruote è un elemento strutturale progettato per fissare e posizionare le ruote. Colore blu, zincato.

In magazzino
Adattatore per sistema di tubazioni WJ-SQ4040-010 Codice: WJ-SQ4040-010

Adattatore di collegamento per sistema di tubi quadrati. La sua costruzione robusta garantisce una connessione solida e stabile. Colore blu, zincato.

Giunto angolare WJ-SQ4040-008 Codice: WJ-SQ4040-008
In magazzino
Giunto angolare WJ-SQ4040-008 Codice: WJ-SQ4040-008

Giunto ad angolo per il fissaggio di giunti strutturali. Colore blu.

Giunto angolare WJ-SQ4040-006 Codice: WJ-SQ4040-006
In magazzino
Giunto angolare WJ-SQ4040-006 Codice: WJ-SQ4040-006

Giunto ad angolo per il fissaggio di giunti strutturali. Colore blu.

Giunto angolare WJ-SQ4040-004 Codice: WJ-SQ4040-004
In magazzino
Giunto angolare WJ-SQ4040-004 Codice: WJ-SQ4040-004

Raccordo angolare per collegare due tubi quadrati. È progettato per fornire connessioni strutturali forti e stabili. Colore blu, zincato.

In magazzino
Piede di fissaggio WJ-SQ4040-005 Codice: WJ-SQ4040-005

Piedino di fissaggio per fissare la struttura al terreno. Colore blu, zincato.

In magazzino
Staffa angolare per ruote WJ-SQ4040-002 Codice: WJ-SQ4040-002

La staffa angolare per ruote è un elemento strutturale progettato per fissare e posizionare le ruote. Colore blu, zincato.

Giunto angolare WJ-SQ4040-009 Codice: WJ-SQ4040-009
In magazzino
Giunto angolare WJ-SQ4040-009 Codice: WJ-SQ4040-009

Giunto ad angolo per il fissaggio di giunti strutturali. Colore blu o zinco.

Tubi quadri forati 40×40 mm e giunti per strutture senza saldature

Il sistema modulare Cube è un sistema costruttivo con tubi quadri in acciaio forati 40×40 mm, parete da 2 mm e lunghezza di 4000 mm, collegati con giunti angolari, adattatori e piedi tramite viti. La foratura regolare accorcia il montaggio e la struttura si può smontare e riconfigurare in qualsiasi momento senza saldature. Il sistema è compatibile con il sistema modulare tubolare e fa parte della categoria Sistemi modulari – componenti.

Da quali elementi è composto il sistema Cube?

L'elemento portante è il tubo quadro forato WJ-SQ4040-000 in blu, zincato o senza trattamento superficiale. I telai si uniscono con giunti angolari, ad esempio WJ-SQ4040-004 o WJ-SQ4040-009; al sistema tubolare si collegano l'adattatore angolare di collegamento WJ-SQ4040-001 e l'adattatore WJ-SQ4040-010. Per le strutture mobili serve la staffa angolare per ruote WJ-SQ4040-003, per l'ancoraggio il piede di fissaggio WJ-SQ4040-005. Giunti e adattatori sono blu o zincati, con garanzia di 2 anni.

Come vengono forniti e montati i sistemi modulari Cube?

I componenti Cube sono a magazzino con consegna in pochi giorni. Enprag fornisce il materiale (tubi da 4 m e giunti al pezzo), il materiale tagliato con istruzioni di montaggio e disegno di produzione oppure la struttura completamente assemblata. Il montaggio è alla portata della vostra manutenzione con attrezzi manuali di base e per ogni struttura Enprag fornisce un disegno quotato con la portata massima ammessa.

Sistema modulare Cube – elementi e utilizzo
Elemento Utilizzo Finitura Modello
Tubo quadro forato profilo portante 40×40 mm, parete 2 mm, lunghezza 4000 mm blu, zincato, grezzo WJ-SQ4040-000
Giunti angolari unione dei tubi negli angoli del telaio blu, zincato WJ-SQ4040-004, WJ-SQ4040-009
Adattatori collegamento angolare e al sistema tubolare blu, zincato WJ-SQ4040-001, WJ-SQ4040-010
Staffe angolari per ruote montaggio delle ruote sotto il telaio blu, zincato WJ-SQ4040-002, WJ-SQ4040-003
Piede di fissaggio ancoraggio e livellamento della struttura blu, zincato WJ-SQ4040-005

State progettando un telaio o una struttura mobile con il sistema Cube? Inviateci una foto o uno schizzo con dimensioni e portata richiesta: Enprag prepara gratuitamente il progetto e la visualizzazione 3D prima dell'offerta. Contattate i progettisti Enprag.

Domande frequenti

Quali dimensioni e spessore di parete ha il tubo del sistema modulare Cube?

Il tubo forato Enprag WJ-SQ4040-000 ha sezione 40×40 mm, parete da 2 mm e lunghezza di 4000 mm. È disponibile blu, zincato o senza trattamento superficiale, per adattarlo all'ambiente di lavoro.

Il sistema Cube è compatibile con il sistema modulare tubolare?

Sì, il sistema Cube di Enprag è compatibile con il sistema modulare tubolare; il collegamento avviene con gli adattatori WJ-SQ4040-001 e WJ-SQ4040-010. Potete quindi combinare i due sistemi in un'unica struttura.

Il montaggio del sistema Cube richiede saldature?

No, gli elementi del sistema Cube di Enprag si fissano ai tubi forati 40×40 mm con collegamenti a vite, quindi il montaggio non richiede saldature. La struttura si smonta e si riconfigura altrettanto facilmente quando cambia la produzione.

In quanto tempo consegnate i componenti del sistema Cube?

I componenti Cube sono a magazzino Enprag con consegna in pochi giorni dall'ordine, le strutture assemblate di norma in 2–4 settimane. Enprag consegna con mezzi propri.
